链条输送式RGV在铝合金型材自动化产线中的工程应用

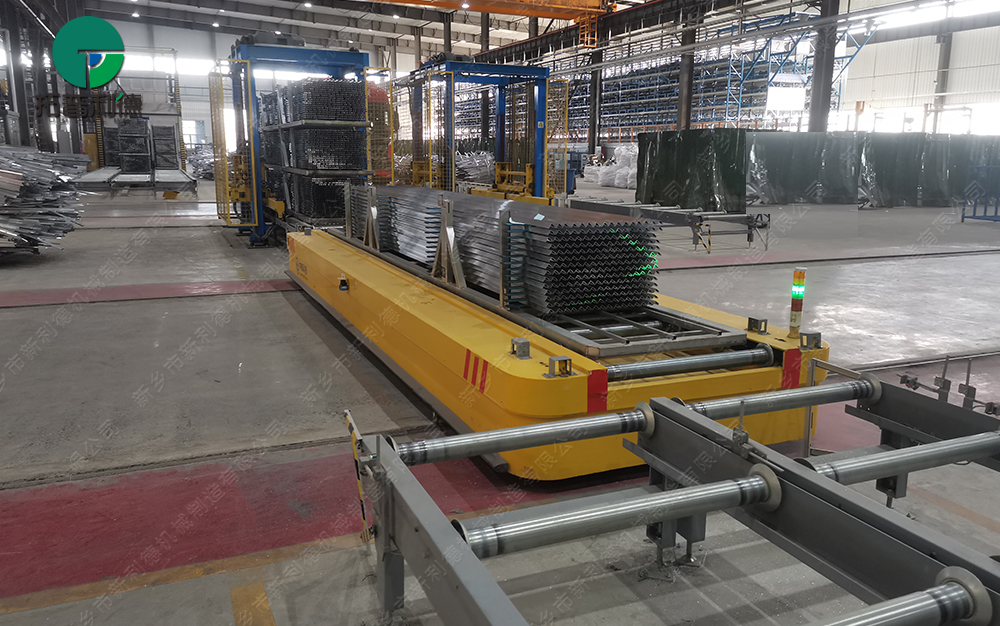

在铝合金型材加工行业，型材从挤压、时效到深加工各工序之间，需频繁完成物料转运与产线对接。传统行车吊运或人工叉车方式，在长尺寸、带框架的铝合金型材转运中，面临定位精度不足、对接效率低、多线并行调度困难等工程瓶颈。某型材加工企业在其三个车间共20条自动化输送线上，部署了链条输送式RGV轨道车（共20台，四种车型），用于带有框架的铝合金型材的自动输送与工序对接。本文从设备构型、供电方案、定位机制及多车调度四个维度进行技术拆解。

一、设备核心技术参数

二、输送机构：链条输送与滚筒输送的组合设计

（一）台面输送系统的双模配置

RGV台面同时集成滚筒输送与链条输送两套机构。滚筒输送适用于型材框架的平稳承接与横向过渡；链条输送则用于与自动化输送线末端的动力对接，实现型材框架在RGV与固定输送线之间的主动传递。两种模式可根据工位类型通过PLC程序切换：在单工位车型中，台面输送机构与固定输送线一对一衔接；在三工位车型中，RGV需依次完成三个工位的物料装卸，输送机构需多次启停。

（二）链条输送的工程适配性

铝合金型材本身刚度较低，长尺寸型材在转运中易发生弯曲变形。为此，型材预先装焊于钢制框架内，框架底部设有与链条输送线匹配的承载支腿。链条输送时，双排链条直接托举框架支腿，将型材与框架作为一个整体单元进行输送。链条输送的同步性保证了框架在输送过程中不出现偏斜，避免型材因受力不均而产生残余应力。

三、供电方案：锂电池供电

（一）动力电池配置

20台RGV均采用磷酸铁锂电池组供电。每组电池配备独立BMS电池管理系统，实时监测电压、温度及充放电电流，具备过充、过放、过温保护功能。

（二）自动充电机制

每条输送线端部设置自动充电桩，RGV完成任务或电量低于设定阈值（如30%）时，自动驶向充电桩完成对接充电。充电桩采用刷板式或触头式接触机构，配合RGV车体侧面的充电刷块，通过机械导向装置确保对接重复精度（定位误差≤±2mm）。充电电流80–120A，充电时间约5小时。自动充电过程无需人工介入，由BMS与充电桩控制器协同完成启停控制及异常保护。

（三）方案适用性

相较于低压轨道供电，锂电池方案无需沿1000米轨道敷设供电线路与分段绝缘处理，工程实施难度降低；RGV运行不受轨道压降影响，速度与动力输出全程一致；车间布局调整或产线扩展时，仅需迁移充电桩位置，设备迁移灵活。自动充电机制进一步降低了人工维护成本，实现了充电环节的无人化闭环。

四、定位与控制系统

（一）编码器+光电双重定位

RGV的停靠精度直接影响台面输送机构与固定输送线之间的对接可靠性。本系统采用编码器与光电传感器双重定位：

增量式编码器安装于驱动电机后端，通过脉冲计数计算行走距离。在1000米轨道总长范围内，编码器累计误差约为±15mm（因车轮打滑、温度变化等因素）。

光电定位：在每个工位前方安装光电反射板（或对射式光电开关），RGV车体安装光电传感器（检测距离0.1–5米，响应时间≤1ms）。当RGV驶入工位区域时，光电传感器触发，系统切换至低速爬行模式（5 m/min），直至编码器计数值到达预设停靠位置。

两种定位方式形成相互校验：若编码器与光电信号指示的位置偏差超过±20mm，系统判定异常并报警停车，由人工介入复位。正常运行状态下，双重定位可将停靠精度控制在±5mm以内。

（二）到位自动减速停止

PLC程序中设定三级速度曲线：距目标工位一定距离时，变频器将行进速度逐步降低；临近目标工位时，光电传感器触发二次减速，降为爬行速度；到达目标位置后，制动电阻投入，实现软停止。全程减速度保持较低水平，避免型材框架因急停而产生惯性移位。

（三）PLC控制与多车调度

每台RGV配备独立PLC控制器，通过工业以太网与车间中控系统通讯。20台RGV对应20条输送线，形成“一车一线”的固定配置。中控系统根据各输送线的物料需求，向对应RGV下发启动、停止、对接等指令。三工位车型的PLC程序中预设了三个工位的坐标参数与输送动作序列，RGV到达各工位后自动执行链条/滚筒输送动作，完成型材框架的装卸。

五、运行工况与设备选型要点

（一）工况参数

环境温度：车间常温（5℃–40℃）

输送对象：带框架铝合金型材（框架为钢制，单件总重2–4吨，长度4–6米）

运行频次：每条线日均转运20–30趟

轨道条件：地面敷设钢轨（轨距1435mm，轨面平整度±2mm/m）

（二）选型关注点

车体长度与型材尺寸匹配：车型A（4500mm）适配4–5米型材，车型B（6500mm）适配5–6.5米型材。车体长度应不小于型材长度的90%，以保证框架重心落在台面范围内。

输送机构选型：若固定输送线末端为滚筒式，RGV台面需配置滚筒输送；若为链条式，则配置链条输送。本案例采用双模配置，兼容性更强。

定位精度要求：RGV与固定输送线之间的对接间隙通常为10–20mm，停靠精度±5mm足以满足要求。若对接间隙更小（如≤5mm），则需引入激光测距或视觉引导等更高精度的定位方案。

小结

链条输送式RGV轨道车通过在20条自动化输送线上的规模化部署，实现了带框架铝合金型材从输送线到RGV、再到目标工位的全自动流转。磷酸铁锂电池供电提供了灵活的无缆化动力方案，摆脱了长距离轨道供电的工程限制；编码器+光电双重定位将停靠精度控制在±5mm以内，满足台面输送机构与固定输送线的对接要求；滚筒与链条双模输送适配了不同工位的装卸需求；PLC程序控制实现了到位自动减速停止与多车独立调度。该案例为铝合金型材加工行业的多线并行、长尺寸物料自动化转运提供了可量化的工程参照。
