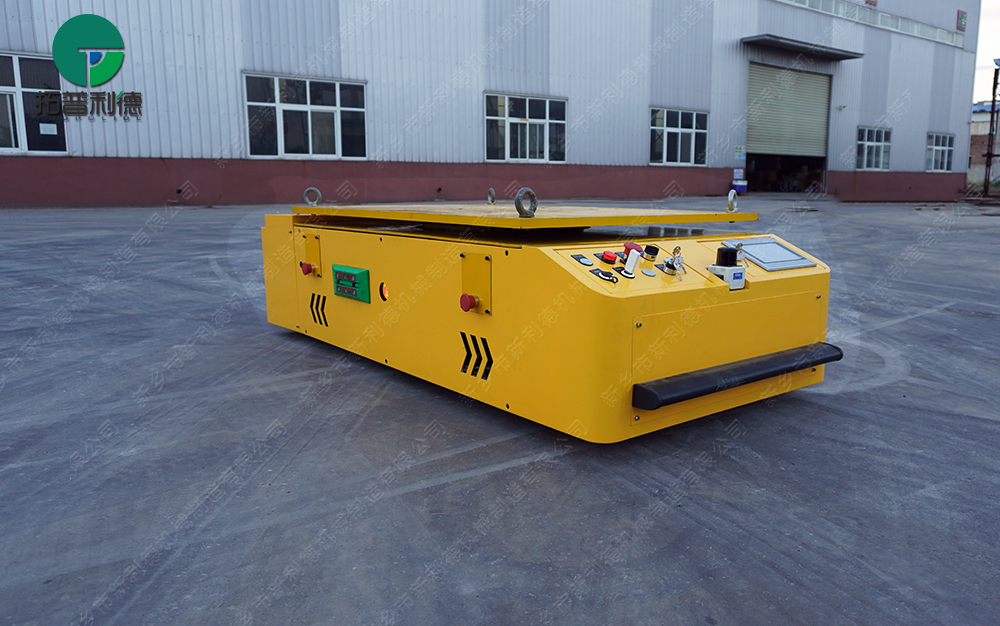

1吨潜伏顶升式AGV在车间转运中的应用分析

在普通机械加工与电子装配车间，工件转运频次高、路径复杂，传统人工推车或叉车往往面临通行空间狭窄、对接精度不足、人力成本高等问题。本文以一台1吨潜伏顶升式AGV为对象，从其导航方式、驱动构型、顶升机构、供电及通讯系统等维度，分析其在标准车间环境下的适用性与技术边界。

一、设备核心技术参数

二、驱动与移动能力：舵轮全向系统

（一）两组舵轮的构型优势

AGV配置两组独立舵轮，每组舵轮包含一个驱动电机（功率约1.5kW）与一个转向电机（功率约200W）。两轮可独立控制转速与转角，通过矢量合成实现任意方向移动。车体尺寸1200×800mm，最小原地旋转半径即为车体对角线一半（约721mm），在宽度仅1500mm的车间通道内可完成180°掉头。

（二）越障与地面适应性

车间地面常见伸缩缝宽度5–8mm，高度差2–3mm。该AGV的越障能力为：垂直障碍≤4mm，缝隙宽度<10mm。这符合“工业车间地面平整度每2米范围内高低差≤5mm”要求的普通车间，AGV可连续通行而不发生底盘碰撞或驱动轮空转。。

（三）速度调节特性

速度范围0–30 m/min，对应0–0.5 m/s。控制器采用PWM无极调速，速度指令分辨率0.1 m/min。在靠近工位时，可将速度降至5 m/min以下以保证停靠精度。最大速度30 m/min时，制动距离（空载，紧急停止）实测约为0.8米，满足车间内安全视距要求。

三、潜伏顶升机构：电缸升降的优势与工作流程

（一）电缸升降的技术参数

台面顶升行程100mm，顶升速度7.5 mm/s。执行元件为电缸，其核心结构为：伺服电机（额定扭矩≥8Nm）驱动滚珠丝杆（直径25mm，导程10mm，精度等级C5），丝杆螺母带动伸缩杆升降。电缸内置磁栅尺（分辨率0.01mm）实现闭环位置控制，升降过程中台面水平偏移≤0.5mm（实测值）。

（二）电缸升降相较于传统方式的优势

控制精度更高：电缸通过伺服电机与编码器实现位置/速度闭环控制，升降高度误差可控制在±0.1mm以内（本设备行程100mm，实测重复定位精度±0.05mm）。而普通液压系统受油温、泄漏影响，定位误差通常为±1~2mm，且需额外加装位移传感器。

免维护、无泄漏风险：电缸为全密封机械传动，无需液压油、油管、泵站及阀组，彻底杜绝了液压油泄漏对车间地面的污染。在食品、医药、电子等洁净车间中，电缸是更优选择。

速度与推力可编程：电缸的升降速度可在0~15 mm/s范围内无级调节（通过修改伺服驱动器参数实现），推力可根据负载自动调节。液压系统如需改变速度或压力，需调整节流阀或换用不同规格泵阀，响应较慢。

能耗更低：电缸仅在升降运动时消耗电能，静止保压时电机不工作，功耗为零。液压系统需要油泵持续运转或采用蓄能器保压，待机功耗较低。

环境适应性强：电缸工作温度范围-10℃~60℃，对油污、灰尘不敏感。液压系统在低温下液压油粘度增高导致响应变慢，在高温下油液易氧化变质，需定期更换。

（三）电缸升降的工作流程

AGV以低矮车体（高度450mm）潜入料车底部框架下方，料车底部净空需≥460mm。

到达目标位置后，红外光通讯确认料车编码，AGV停车并触发电缸顶升。PLC发送目标位置指令给伺服驱动器，电缸以7.5 mm/s速度匀速上升。

台面上升100mm，将料车四脚顶离地面约15~20mm（依料车结构而定）。磁栅尺实时反馈位置，到达终点后伺服电机抱闸锁死，保持推力。

AGV承载料车行驶至目标工位，电缸再次顶升（行程微调约1mm）使料车平稳落地，随后电缸全速回缩，AGV撤出。

四、供电与通讯系统

（一）电池组与充电

动力源为48V/200Ah电池组，实际工况中因启停频繁、顶升耗电，续航约为3小时。自动充电机输出电流约30A，充电时间6–8小时。充电方式可采用“任务间隙回充”：AGV在无任务时自动驶向充电桩，红外对接后启动充电。电池组与电控箱外置于车体两侧，便于维护但需注意防水防尘（适应普通车间无大量粉尘飞溅的环境）。

（二）无线遥控与PLC控制

操作方式以PLC控制器为核心，搭配工业无线遥控器（频率2.4GHz，遥控距离50米）。遥控器具备紧急停止、速度选择、方向摇杆等功能，适用于调试、异常处理及半自动模式。在自动模式下，AGV接收车间MES系统通过Wi-Fi发送的任务指令（格式：起点工位、终点工位、优先级）。

（三）红外光通讯

红外光通讯用于定位点识别，每个工位地面安装红外发射器。AGV车底安装接收器，有效接收距离0.5–2米。当AGV经过发射器上方时，接收器解码得到工位ID及方向信息。系统支持同时识别超过4个定位点，适用于多工位环形或网格路线。

五、车架结构对长期稳定性的支撑

车架采用钢板焊接箱型梁式结构，主梁为Q235B钢板（厚度8mm）折弯焊接成箱型截面（截面高120mm，宽60mm，壁厚6mm）。箱型梁的扭转刚度较普通槽钢提升约3倍（有限元计算：在1吨满载、对角加载工况下，台面最大弹性变形≤0.3mm）。车架表面涂装环氧树脂底漆+聚氨酯面漆，在普通车间湿度≤80%、无强腐蚀性气体环境中，防腐寿命不低于8年。

1吨潜伏顶升式AGV平车通过两组舵轮全向驱动实现了在宽度1500mm通道内的灵活移动；100mm顶升行程及±5mm停靠精度满足了料车与工位之间的自动对接；钢板焊接箱型梁式车架保证了长期重载下的抗变形能力。对于普通机械加工、电子装配等车间，此设备为中小型工件及料车的循环转运提供了可量化的技术方案。选型时需重点核对车间地面接缝宽度（应<10mm）以及料车底部净空（应>460mm）。
