重载AGV平车在车间收放钢带作业中的工程应用

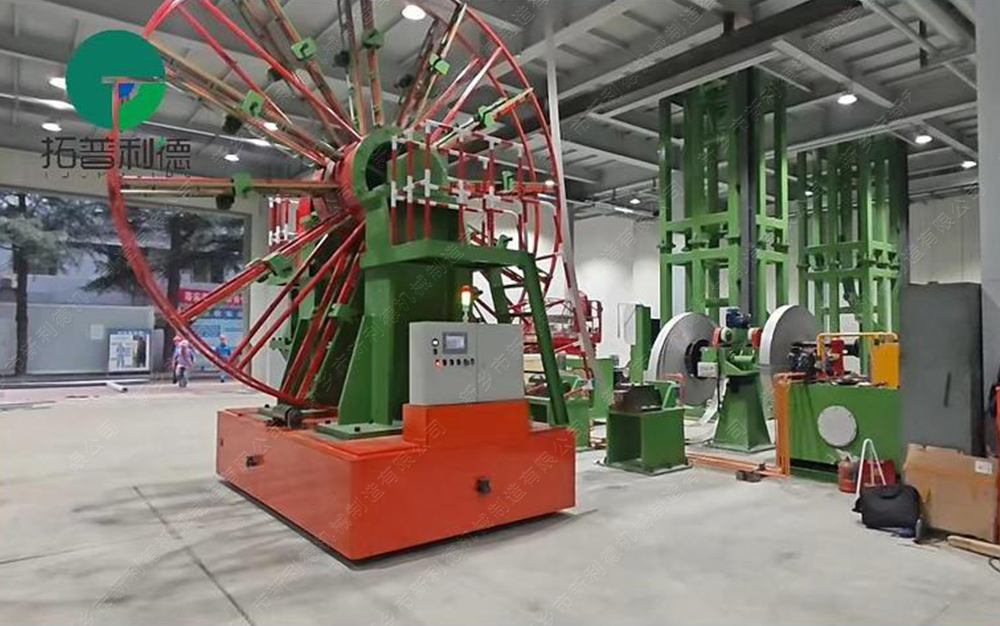

在金属加工与包装材料制造车间，固定卷取机构（如开卷机、收卷机）的物料转运长期依赖行车、轨道平车或人工叉车。对于宽度大、重量高的钢带卷，传统方式面临对接精度差、安全风险高、路径灵活性不足等工程瓶颈。某车间引入的一台35吨重载AGV平车，用于配合收放钢带作业，本文从导航配置、二次定位机制、负载结构及系统集成四个维度进行技术拆解。

一、设备核心技术参数

二、导航方案：磁条+二维码双模下的路径控制

（一）磁条导航保证基础路径稳定性

车间地面预埋宽度50mm、厚度5mm的磁性橡胶条，AGV通过底部8路磁感应传感器读取磁场强度（典型值4–8高斯），实现±10mm的路径跟踪精度。磁条导航不受环境光照及地面油污影响，在钢带车间存在金属粉尘、冷却液残留的工况下，信号衰减率≤3%/月（实测值），维护周期可设定为每季度清洁磁条表面一次。

（二）二维码导航辅助准确定位

在收卷机、开卷机及中间缓存工位的地面粘贴尺寸30×30mm的Data Matrix二维码，AGV驶近时通过底部工业相机（500万像素，帧率30fps）读取码值及位姿偏差。二维码内存储工位坐标（X，Y，角度），AGV据此调整自身姿态至理论位置±5mm以内，为后续二次定位提供初始基准。

双模切换逻辑：路径段使用磁条导航；进入工位前2米处切换至二维码导航，避免磁条铺设至设备下方造成的维护困难。

三、二次定位：液压辅助将精度收紧至±2mm

AGV平车粗定位至二维码坐标后，启动液压辅助二次定位系统。系统由两组液压推杆（缸径40mm，行程80mm，系统压力12MPa）以及导向锥套组成。具体动作流程：

1.AGV车体侧面伸出机械导向销，与固定卷取机构基座上的锥形导向套接触。

2.液压系统以比例流量阀控制推杆伸出速度（0.5–1.5mm/s），将车体横向及纵向微动调整。

3.当导向销完全进入导向套且压力传感器读数稳定在8–10MPa时，系统判定定位完成，释放对接指令。

该机械硬约束方式可实现重复定位精度±2mm（连续30次测试，0.5mm＜偏差值＜1.8mm），优于单纯依靠视觉或激光传感器的软定位方案。此精度下，AGV与收卷机中心架之间的卷筒芯轴能可靠插入，避免因偏差造成的芯轴磨损或钢带跑偏。

四、负载结构与卷筒适配

（一）车体承载面设计

台面尺寸3500×2000mm，表面铺设厚度20mm的耐磨聚氨酯板（硬度shore A 95），其上按钢卷外径弧度加工V型定位槽，槽距可手动调节（800–1800mm范围）。当钢带卷直径在1–3米区间变化时，通过更换V型槽垫块即可适配。车架主梁采用Q345B矩形钢管（截面150×150×8mm）焊接成型，焊角高度按要求不小于母材厚度0.7倍。经有限元分析，在35吨满载工况下，车架变形量≤1.2mm（位于跨中位置），满足JB/T 6217-2010中关于台面挠度的限值要求。

（二）卷筒固定方式

对于收放钢带作业，钢卷在启停时的惯性力可能导致滚动。AGV台面两侧安装四组手动螺旋压板，压板端部包覆耐油橡胶（硬度shore A 70），接触钢带卷端面时可施加约200–300N的预紧力，防止在0.3g加速度下发生滑移。压板位置可按钢卷宽度（典型500–1500mm）沿台面导轨滑动锁紧。

五、系统集成与安全冗余

（一）与收卷机构的信号交互

AGV通过车间无线局域网与收卷机PLC交换状态。对接流程为：

1.AGV向收卷机发送“请求对接”信号。

2.收卷机确认芯轴缩回、护罩打开后回复“允许对接”。

3.AGV完成二次定位后发送“定位完成”，收卷机伸出芯轴插入卷筒内孔。

4.钢带缠绕完成后，收卷机发送“卸卷完成”，AGV驶离。

（二）安全防护

激光避障传感器（扫描角度270°，检测距离0.1–10米，响应时间≤50ms）对车体前方区域进行二维轮廓扫描。当检测到人员或障碍物距离≤1.5米时，AGV自动减速至5m/min；距离≤0.5米时，触发急停并发出声光报警。急停系统采用双回路继电器保护设计，符合电控设备紧急停止功能的要求。运行速度可分段设定：车间主通道30m/min，靠近人员操作工位及收卷机区域自动降至5–10m/min。

对于固定卷取机构的钢带转运，导航精度、对接机制、负载结构是三大核心技术关卡。35吨重载AGV平车通过磁条+二维码双模导航保障路径稳定性，借助液压辅助二次定位将对接误差收紧至±2mm，并以Q345B焊接车架及V型定位槽适配1–3米直径钢带卷。设备已在车间收放钢带作业中连续运行，为重型卷筒物料的自动化转运提供了可量化的工程参照。
