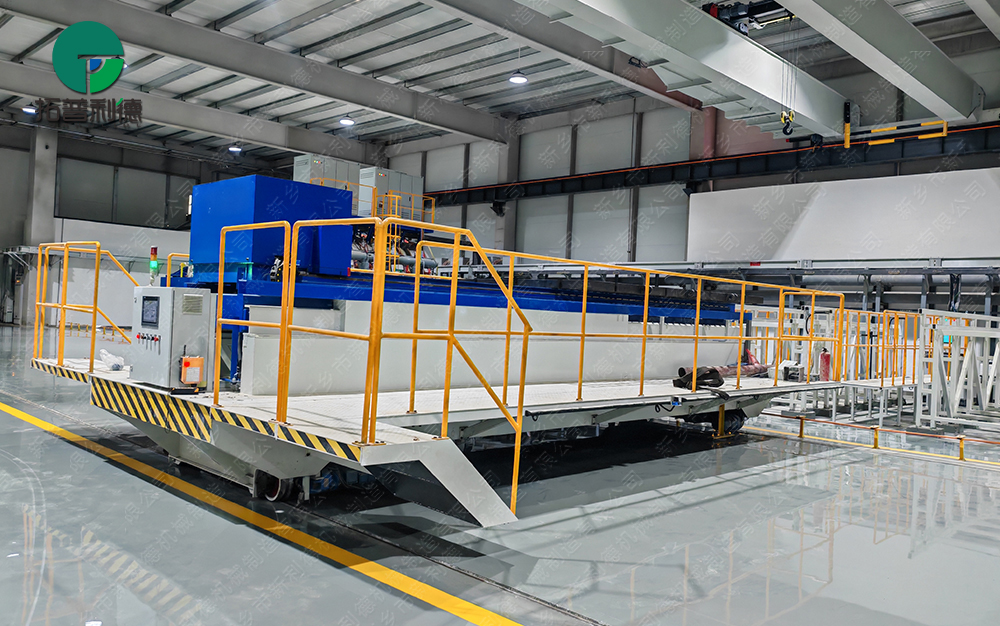

退火炉专用滑触线轨道平车：多层轨道对接与高温物料转运方案

在热处理车间，退火炉物料转运长期面临高温环境与高精度对接的双重挑战。退火炉内温度通常为650–950℃，炉口及炉前区域辐射热显著。工件需频繁进出炉体，传统行车吊运或人工叉车方式在高温环境下操作风险高、定位效率低。一台5吨滑触线供电退火炉专用轨道平车，配备台面多层轨道与自动推拉装置，为上述工况提供了系统性解决方案。

一、设备核心技术参数

二、工况分析与设备选型逻辑

退火炉物料转运的核心难点在于：工件需从车间常温区域运送至炉前，再进入炉内高温区完成热处理。炉内轨道因长期处于高温环境，钢轨与轨枕需采用压板固定并每隔一定距离增设防位移措施。进入炉体的设备不能使用电气设备，因此平车本体仅运行至炉口，通过台面推拉装置将炉内无动力轨道车（承载工件）推送入炉或拉出炉外。

这一工况对轨道平车提出三项基本要求：①供电系统在炉前高温区域保持稳定；②台面轨道与炉内轨道实现对接；③推拉机构具备足够的行程与推力，完成工件进出炉操作。

三、滑触线供电：高温工况下的持续动力方案

设备采用滑触线供电方式。车间380V交流电源经安全滑触线（安装于轨道外侧）持续输送至平车，通过车体集电器（滑刀）引入车载电气控制系统。滑触线安装于轨道外侧，不影响车间内其他设备及人员通行。

相较于拖缆供电（电缆在高温地面易老化磨损）和蓄电池供电（需定期充电停机），滑触线供电方案在退火炉工况下的工程适配性体现在：①持续供电——不受运行距离限制，满足高频往返作业需求；②高温适应性——滑触线为固定安装，无移动电缆暴露于高温区域，集电器为滑动接触，结构简单，故障点少；③功率充足——380V直接驱动行走电机及推拉装置，无需车载升压。

四、多层轨道与自动推拉装置：车-炉对接的核心机制

（一）多层轨道结构

平车台面集成多层轨道系统，用于承载炉内无动力轨道车及工件。当平车运行至炉口并完成定位后，台面轨道与炉内轨道形成平顺对接。多层轨道的设计使得平车可在同一台面上同时承载多组工件或适配不同炉型的轨道间距，提升单次转运效率。

（二）自动推拉装置

台面配备自动推拉装置（单向推拉机构），由电动推杆驱动。推拉装置行程可调，确保工件平稳进出炉体。具体工作流程为：

平车承载炉内无动力轨道车（含工件）运行至目标退火炉炉口，以±5mm精度停靠。

推拉装置的牵引钩与炉内轨道车的牵引座对接。

推拉机构启动，将炉内轨道车及工件推送入炉内，至预定位置后脱钩。

退火工艺完成后，平车再次停靠炉口，推拉装置反向牵引，将炉内轨道车及工件拉出炉体，承载于台面多层轨道上。

推拉装置的核心价值在于：平车本体无需进入炉内高温区，电气设备始终处于炉外安全区域，避免了高温对电机、控制器等部件的直接损害。同时，自动推拉替代了人工在炉前高温环境下的推拉作业，降低了操作风险。

五、定位精度与操作方式

（一）±5mm停靠精度的实现

平车停靠精度直接影响台面轨道与炉内轨道的对接可靠性。本设备采用编码器+光电双重定位方案：增量式编码器提供连续位置反馈；每个炉口工位处安装接近开关，平车驶入工位区域时触发二次定位，将停靠精度控制在±5mm以内。

（二）三重操作方式

设备支持有线手柄、无线遥控、控制台三种操控模式。无线遥控距离约40m，操作人员可在远离炉口高温区域的安全位置完成启停、调速、推拉等操作；控制台模式适用于自动化生产线集成，可实现平车与退火炉控制系统之间的联动信号交互。

小结

5吨退火炉专用滑触线轨道平车通过滑触线供电保障了炉前高温工况下的持续电力供应；多层轨道与自动推拉装置实现了平车与炉内轨道的精准对接及工件的自动进出炉操作；编码器+光电双重定位将停靠精度控制在±5mm以内；三重操控方式兼顾了自动化运行与人工干预的灵活性。该设备适用于热处理车间退火炉物料的自动化转运场景，为高温物料进出炉作业提供了可量化的工程方案。
