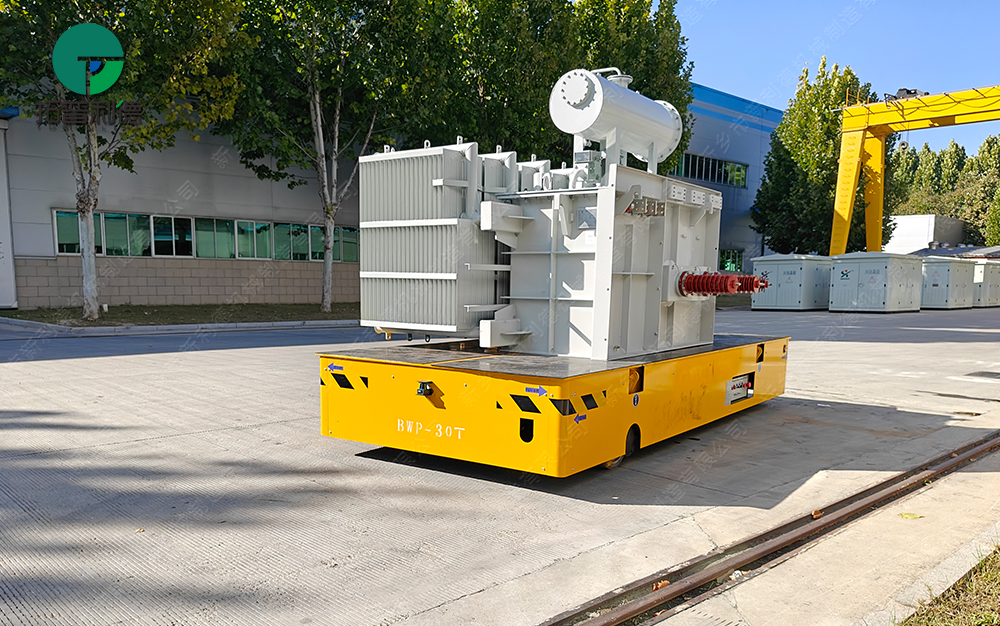

30吨液压转向无轨电动平车运送变压器的工程应用案例

无轨灵活，液压稳转向，变压器厂区室内外转运的可靠方案

在电力设备制造行业，变压器的跨车间、跨区域转运是一项对设备承载能力、运行稳定性与操作安全性均有较高要求的作业。一台大型电力变压器，其主体重量通常在15–25吨区间，外形尺寸庞大，且器身内部为精密绕组与绝缘结构，转运过程中对冲击、振动与倾斜均有严格的限制。传统行车吊运或轨道平车方式，在多点位、室内外交替的转运需求下，面临路径受限、调度复杂等工程瓶颈。一台30吨液压转向无轨电动平车（外形尺寸约4000×2400×650mm），通过无轨灵活运行、液压平稳转向与无线遥控操作，为变压器在厂区内的安全转运提供了可量化的技术方案。

一、设备核心技术参数

该无轨电动平车适配变压器厂区室内外转运工况，核心参数如下：

（一）箱型梁结构的承载特性

30吨变压器的转运，对车架的结构强度提出了明确要求。该平车车架采用箱型梁焊接结构——由两根纵梁和若干横梁及台面面板焊接而成的框架结构。箱型梁结构的设计原理借鉴了起重机主梁，具有不易变形的特点，在30吨满载工况下台面变形量可控。

材质方面，车体采用高强度碳钢，表面经防锈处理。关键承载区域的焊缝经严格质检，确保内部缺陷率控制在行业可接受范围内。台面铺设防滑橡胶垫（厚度≥3mm），有效防止变压器在运输过程中因振动或启停而产生滑移。

（二）低台面设计的工程价值

650mm的台面高度，使变压器在装卸过程中无需额外的登高设备——行吊将变压器吊装至平车台面时，吊装高度要求较低；卸载至地面或设备基础时，落差可控。对于重心较高的变压器器身，低台面设计还有助于降低整车重心高度，提升运行稳定性。

三、液压转向系统：重载灵活转向的工程实现

（一）液压转向的工作原理

无轨电动平车采用液压转向机构，通过液压泵驱动转向油缸，推动车轮转向节实现车轮偏转。液压转向的核心优势在于：转向力矩大、响应灵敏，在30吨重载工况下仍可保持转向操作的轻便性。转向角度支持360°灵活转弯，可在狭窄的厂区通道内完成调头与避让。

（二）空载与满载状态下的一致性

变压器的重量集中分布于车体中部，对转向系统在偏载工况下的性能提出了考验。液压转向系统通过比例阀控制油缸输出力，在空载与满载状态下均可保持转向操作的平稳性，空载及满载状态下都能轻松转弯。车轮配备四个高承载力聚氨酯包胶轮，聚氨酯包胶层与硬化地面的接触面积较大、单位面积压力较低，可有效减少对厂区硬化地面的划痕与压痕损伤，静音运行。

（三）无轨运行的空间解放

相较于轨道平车需沿固定轨道运行，无轨电动平车彻底摆脱轨道限制，可在平整的厂区地面自由转向。对于变压器制造企业而言，这意味着平车可直接驶入车间内部、仓库货架区、室外堆放场等不同区域，实现“门到门”运输。

四、动力与续航：锂电池供电的连续作业保障

（一）磷酸铁锂电池的性能参数

平车采用磷酸铁锂电池组供电。磷酸铁锂电池相较于铅酸电池的优势在于：能量密度高（同等容量下重量更轻）、循环寿命长（充放电循环≥1200次）、支持快速充电。在变压器转运场景中，单次满载运行续航不低于3小时，可满足单班次内多次转运的作业需求。

（二）智能充电管理

配备智能充电机，充电过程具备安全保护功能，充满后自动断电，无需人员值守。在多班制作业场景中，可利用生产间隙或交接班时段进行补充充电，保障设备的持续可用性。

五、操作方式与安全配置

（一）无线遥控的操控优势

设备支持无线遥控与随车线控手柄双重操控。工业级无线遥控器控制距离满足厂区远距离操作需求，操作人员可远离变压器吊装区域，在安全位置完成前进、后退、左右转弯等全部动作。遥控操作使单人即可完成20吨级变压器的转运作业，降低了人工配置与协调成本。

（二）多重安全防护机制

平车集成以下安全配置：

光电检测遇障即停：前后配备光电检测传感器，当检测到人员或障碍物进入安全范围时自动停车

声光报警：运行全程发出警示信号，提醒周边人员注意避让

急停按钮：紧急情况下可一键触发瞬间停止

过载保护：防止超载运行导致的设备损坏

六、应用价值与适用场景

20吨液压转向无轨电动平车通过无轨灵活运行实现了变压器在车间、仓库、室外场区之间的自由通行；液压转向系统保障了重载工况下的转向平稳性；锂电池供电提供了无缆化的连续作业能力；无线遥控操作则使人员可远离重载区域安全操控。

主要应用场景：

变压器制造企业内成品变压器从装配车间至试验站的转运

变压器从厂区仓库至发货区的短距离搬运

电力设备维修场所大型变压器的场内移位

风电、核电等领域重型设备的厂区转运

常见问题

Q1：无轨电动平车与轨道平车在变压器转运场景中如何选择？

无轨电动平车无需预埋轨道，适用于路径多变、需跨区域转运的场景（如从装配车间到试验站、从仓库到发货区），部署周期短、机动性强，但对地面平整度有一定要求。轨道平车则适用于固定路线、高频次、长距离的转运场景，定位精度更高。具备全品类制造能力的厂家（如新利德等产业带代表性企业）可提供有轨与无轨的完整选型方案，根据厂区布局与作业频次匹配适合的设备类型。

Q2：20吨液压转向无轨电动平车的续航能力能否满足单班次作业需求？

该平车配备磷酸铁锂电池，满载运行续航不低于3小时。按单次转运平均耗时15–20分钟计算，单次充电可支持约9–12次转运作业，基本覆盖单班次内的常规转运频次。对于作业频次更高的场景，可选用更大容量的电池组或配置备用电池，利用生产间隙进行轮换充电，确保连续作业不中断。新利德机械支持电池容量与充电方案的按需定制。
