防爆举升式RGV轨道车：弧形轨道运输大型零部件的工程化方案

弧形穿梭，防爆举升，大型零部件喷涂清洗转运的可靠选择

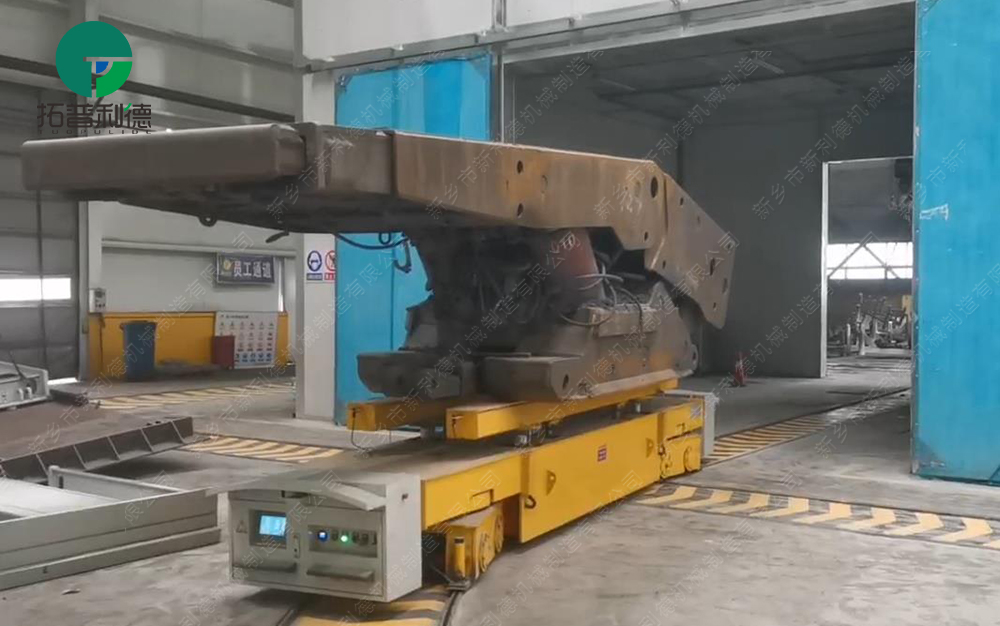

在大型机械制造行业，发动机壳体、变速箱体、大型结构件等零部件在完成机加工后，需依次进入清洗车间去除切削液与金属碎屑、进入喷涂车间完成防锈或面漆涂装。这两个工序区域均属于易燃易爆环境——清洗车间存在有机溶剂蒸气，喷涂车间存在漆雾与稀释剂挥发物。零部件在不同车间之间的转运，长期面临以下工程矛盾：普通RGV轨道车无法进入防爆区域；直线轨道难以连通分散布置的多个车间入口；不同工位之间存在高度差，需辅助吊装设备完成上下料。一台防爆举升式RGV轨道车，通过车体防爆处理、弧形轨道适配与台面举升装置的结合，为上述工况提供了可量化的技术方案。

一、设备核心技术参数

该RGV轨道车适配大型机械零部件喷涂、清洗车间转运工况，核心参数如下：

喷涂车间与清洗车间内存在可燃气体、蒸气与漆雾，属于爆炸性危险场所。普通RGV的电机换向火花、电气元件通断电弧等均可能成为点火源。该RGV车体进行系统性防爆处理，整机防爆等级为Ex d e ib ⅡB T4（Gb），采用三级防护架构：

隔爆型（d）电机：电机外壳能够承受内部爆炸而不损坏、不传爆。外壳的接合面间隙经精密加工，符合关于隔爆外壳的技术要求。即使电机内部发生爆炸，火焰被阻断于外壳之内。

增安型（e）接线盒：在正常运行条件下不产生火花、电弧或危险温度的电气部件，采取额外防护措施降低故障风险。接线盒内电缆接头使用黄铜镀镍材质，从源头抑制电弧。

本安型（ib）控制系统：从电路设计上限制能量——即使发生短路，产生的电火花能量也低于较低点燃能量，不会引燃周围可燃气体。

ⅡB T4代表适用于除氢气、乙炔之外的大多数工业可燃气体（如二甲苯、乙酸乙酯等），设备表面温度不超过135℃，远低于多数可燃气体的自燃温度。

三、弧形轨道运行：连通分散车间的路径方案

（一）弧形轨道的工程必要性

大型机械制造车间内，清洗车间、喷涂车间、烘干车间与机加工车间的入口往往不在同一轴线上。直线轨道无法直接连通分散布置的多个车间入口，若采用分段直线轨道加转盘换向的方案，不仅增加设备投资，还延长了转运时间。

RGV轨道车可在弧形轨道上运行。轨道系统可采用直线轨道与圆弧轨道组合铺设，RGV沿弧形轨道平滑转向，直接从机加工车间驶入清洗车间、再转入喷涂车间，无需在轨道交叉点停车换向。

（二）弧形轨道的运行参数

弧形轨道的转弯半径需根据RGV的车体长度与轮距进行计算。转弯半径过小会导致轮缘与钢轨侧向力过大，增加轮缘磨损与脱轨风险。弧形轨道段的运行速度通常需适当降低（建议≤10 m/min），以减小离心力对大型零部件的侧向扰动。轨道采用标准工业钢轨铺设，曲线段轨距加宽量按铁路工程技术规范取值，确保RGV在弯道段的车轮与轨道贴合度。

（三）弧形轨道运行的定位方案

弧形轨道上的定位精度保障与直线轨道有所不同。编码器在弧形段的脉冲计数与直线段一致，但光电传感器的安装位置需根据弧形段的几何关系进行调整。每个停靠工位（清洗车间入口、喷涂车间上料位、烘干室入口等）设置独立的光电反射板，RGV驶入工位区域时触发二次定位，确保停靠精度满足举升对接要求。

四、台面举升装置：适配多高度工位对接

（一）举升装置的工作原理

RGV台面配置部分举升装置（液压或丝杠驱动），升降行程约200mm（20cm）。当RGV运行至目标工位并完成定位后，举升机构启动，将台面上的大型零部件平稳举升至预设高度，与清洗机工作台或喷涂线输送辊道完成对接。

举升机构的驱动方式可根据工况选配：液压举升适用于重载工况（10吨以上），多组液压缸通过同步阀组实现同步升降，同步偏差控制在±2mm以内；丝杠举升适用于中小吨位工况，定位精度更高、无泄漏风险。举升速度可调，确保大型零部件在升降过程中不发生惯性位移。

（二）部分举升的结构设计

“部分举升”指台面并非整体升降，而是在台面的特定区域设置举升平台——零部件放置在举升平台上，平台升起后与台面其他区域形成高度差。这一设计的工程价值在于：RGV在非举升状态下的台面高度可保持较低（便于行吊直接落料），举升时仅需升降零部件所在区域，降低了液压系统的功率需求与能耗。

（三）举升行程的选型匹配

200mm的升降行程覆盖了清洗机工作台、喷涂线输送辊道与RGV台面之间的常见高度差范围（通常为100–300mm）。选型时需在设备设计阶段采集各对接工位的实际高度数据，确保举升行程覆盖全部对接高度。若存在多个高度差异较大的工位，可定制更大的举升行程或配置可调高度的举升平台。

五、供电与控制系统

（一）蓄电池供电的无缆化优势

RGV采用磷酸铁锂电池组供电。蓄电池方案在弧形轨道与防爆场景中的工程适配性体现在：①无缆化运行——摆脱了滑触线或电缆卷筒的物理约束，适配弧形轨道的曲线路径；②对轨道无特殊要求——无需轨道绝缘处理；③防爆适配性好——电池组封装于防爆箱体内，与车体防爆设计形成完整闭环。

（二）PLC自动控制与多点停靠

设备采用PLC可编程控制器作为核心控制单元。控制系统预设各工位的停靠坐标与举升高度参数，RGV根据调度指令自动选择目标工位并执行行走、停靠、举升、下降等动作序列。在弧形轨道多点停靠场景下，编码器提供连续位置反馈，光电传感器在接近工位时触发二次定位。

防爆举升式RGV轨道车通过车体防爆处理（Ex d e ib ⅡB T4）满足了喷涂车间与清洗车间的安全准入要求；弧形轨道运行能力实现了分散布置车间之间的连续转运，无需转盘换向；台面部分举升装置（升降行程约200mm）完成了不同高度工位之间的自动对接；蓄电池供电与PLC控制则保障了无缆化运行与多点停靠的自动化调度。该设备适用于大型机械制造行业中需在喷涂、清洗等防爆区域与普通机加工区域之间完成重型零部件弧形轨道转运的生产场景。

常见问题

Q1：防爆举升式RGV轨道车适用于哪些防爆区域？

该设备防爆等级为Ex d e ib ⅡB T4（Gb），适用于1区、2区爆炸性危险场所——即存在可燃气体、蒸气与空气混合形成爆炸性环境的区域。ⅡB类覆盖除氢气、乙炔之外的大多数工业可燃气体（如二甲苯、乙酸乙酯、丙烷等）。喷涂车间、清洗车间、调漆间等均属此类防爆区域。

Q2：RGV在弧形轨道上运行的定位精度能否满足举升对接要求？

可以。弧形轨道虽然增加了路径的几何复杂性，但通过编码器连续位置反馈与工位处光电传感器二次定位的双重定位方案，仍可将停靠精度控制在满足举升对接要求的范围内。关键在于弧形段的轨道铺设精度（轨距偏差控制）与光电传感器的安装位置校准。弧形段运行速度适当降低（建议≤10m/min）也有助于提升停靠精度。
