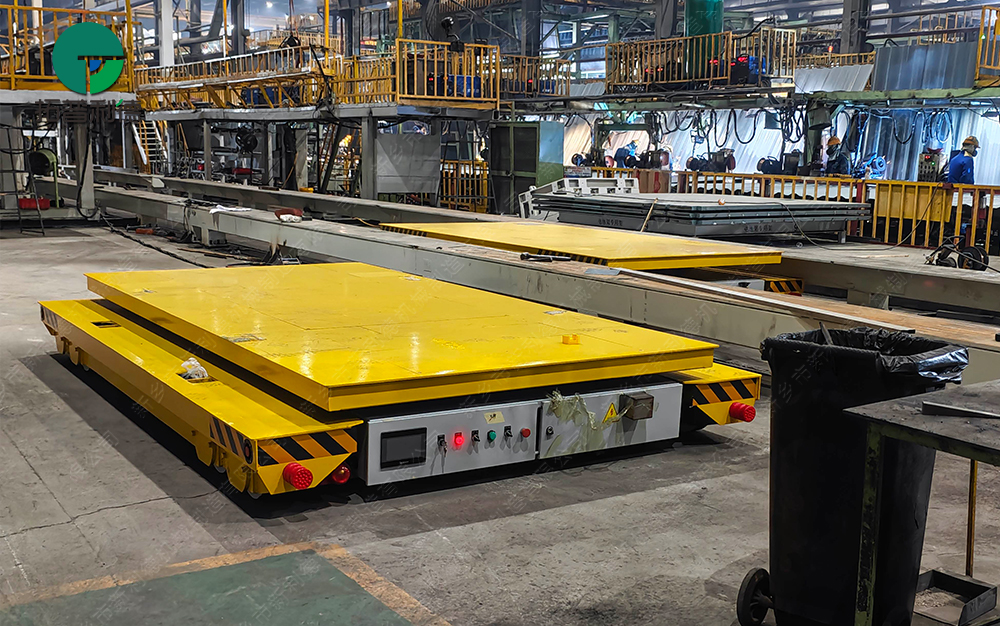

15吨RGV轨道车台面液压顶升运送集装箱应用案例

精准顶升，轨道转运，集装箱自动化搬运的可靠方案

在集装箱制造、模块化建筑及重型物流仓储行业，集装箱箱体在生产车间内的跨工位转运是一项高频作业。集装箱箱体长度可达6米至12米以上，单箱重量通常在数吨至十余吨区间，且需在不同高度的工位（如焊接台、喷砂房、喷涂线）之间完成转移。传统行车吊运或叉车搬运方式，在多点位、多高度、高频次的转运需求下，面临定位耗时长、吊装干涉多、作业风险高等工程瓶颈。一台15吨RGV轨道车，通过台面液压顶升系统与轨道精准定位的结合，为集装箱箱体的自动化转运提供了可量化的技术方案。

一、设备核心技术参数

该RGV轨道车适配车间常态化集装箱转运工况，核心参数如下：

二、液压顶升系统：集装箱转运的核心功能模块

（一）顶升系统的工作原理

RGV台面集成液压顶升系统，由液压泵站、多组液压缸、同步阀组及控制系统组成。当RGV运行至取箱工位（如总装线末端或缓存区）时，车体通过定位系统停靠，液压系统启动，多组液压缸同步伸出，将台面连同承载的集装箱平稳顶升至预设高度。

顶升过程的同步性由液压同步阀组保障——各液压缸的供油流量被均衡分配，确保台面在升降过程中不出现偏斜。液压系统通常配置防爆阀与平衡阀，在液压管路意外破裂时台面不会突然下降，符合行业安全规范。

（二）多高度工位对接的工程价值

集装箱制造涉及焊接、喷砂、喷涂、总装等多道工序，各工序工作台高度存在差异。传统方式需借助行车或叉车在不同高度工位之间反复吊装，耗时且存在碰撞风险。液压顶升RGV通过台面升降功能，可直接将集装箱箱体从低位缓存区顶升至高位工位高度，或从高位工位接收后降至低位输送线，实现“一次定位、自动升降、精准对接”的连续作业。

（三）顶升系统的参数化性能

液压顶升系统的关键性能指标包括：顶升行程（根据工位高度差定制，典型值200–500mm）、顶升速度（可调，典型值3–5 mm/s，确保箱体在升降过程中不发生惯性位移）、同步精度（多缸同步偏差控制在±2mm以内）。液压系统的工作压力与缸径经工程计算匹配15吨额定载重，在满载工况下提供充足的顶升力余量。

三、轨道运行与定位系统

（一）轨道运行的精度保障

RGV沿固定轨道运行，路径由轨道物理约束。相较于无轨AGV，RGV的轨道运行模式在重载集装箱转运场景中具有明确的工程优势：路径确定性高——不会因导航信号干扰而偏航；定位重复性好——通过编码器与光电传感器的双重定位，停靠精度可达±5mm；承载能力强——轨道分散载荷，对地面压强低。

（二）多点停靠与路径规划

集装箱制造车间通常布置多个工位（如焊接工位、喷砂房、喷涂线、总装台）。RGV通过PLC程序预设各工位的停靠坐标，运行过程中根据调度指令自动选择目标工位。在多点停靠场景下，编码器提供连续位置反馈，光电传感器在接近工位时触发二次定位，确保每次停靠的精度一致。

四、供电与控制方案

（一）供电方式选型

RGV的供电方式根据运行距离与工况条件可选配：

滑触线供电：适用于长距离、高频次连续作业，供电不受时间限制

蓄电池供电：适用于路径多变、不宜敷设滑触线的车间，运行距离不受限

低压轨道供电：适用于固定路线、对安全电压有要求的场景（36V）

（二）控制系统架构

设备采用PLC可编程控制器作为核心控制单元。控制系统集成以下功能模块：

行走控制：变频调速，实现软启动与软停止

顶升控制：液压缸同步升降，行程与速度可编程设定

定位控制：编码器与光电传感器协同，实现精准停靠

安全联锁：顶升与行走互锁，防止带载行走时误操作

五、实际运行工况与设备选型要点

（一）工况参数

作业对象：标准集装箱箱体（长度6m–12m，单箱重量8t–12t）

运行路线：焊接工位→喷砂房→喷涂线→总装台，轨道总长约80m

作业频次：日均转运20–30箱次

环境条件：室内车间，常温，存在少量粉尘（喷砂工序区域）

（二）选型关注点

顶升行程与工位高度匹配：需在选型阶段采集各工位的工作台高度数据，确保顶升行程覆盖全部对接高度

液压系统的环境适应性：喷砂、喷涂区域的粉尘可能影响液压元件寿命，需确认液压站的防护等级与滤清器配置

定位精度与对接要求：若集装箱需与固定输送线或滚道精准对接，停靠精度需控制在±5mm以内

15吨液压顶升RGV轨道车通过台面液压顶升系统实现了集装箱在不同高度工位之间的自动升降对接，解决了传统吊装方式耗时长、风险高的工程痛点；轨道运行与双重定位保障了多点停靠的精度与重复性；PLC控制系统实现了行走、顶升、定位的一体化自动运行。该设备适用于集装箱制造、模块化建筑、重型物流仓储等行业中需要多点位、多高度转运的集装箱箱体搬运场景。

常见问题

Q1：RGV轨道车的液压顶升系统如何保障多缸同步？

RGV的液压顶升系统通过液压同步阀组均衡分配各液压缸的供油流量，确保多缸在升降过程中速度一致。同时，部分系统配置位移传感器实时监测各缸行程，形成闭环控制，进一步将同步偏差控制在±2mm以内。

Q2：15吨RGV轨道车适用于哪些集装箱转运场景？

该设备主要适用于集装箱制造车间内箱体在各工序之间的自动化转运，包括：总装线成品箱体转运至喷砂房、喷砂后转运至喷涂线、喷涂完成后转运至总装台或成品缓存区等场景。同时也可适配模块化建筑箱体、重型设备箱体等类似规格的重载箱体转运需求。
