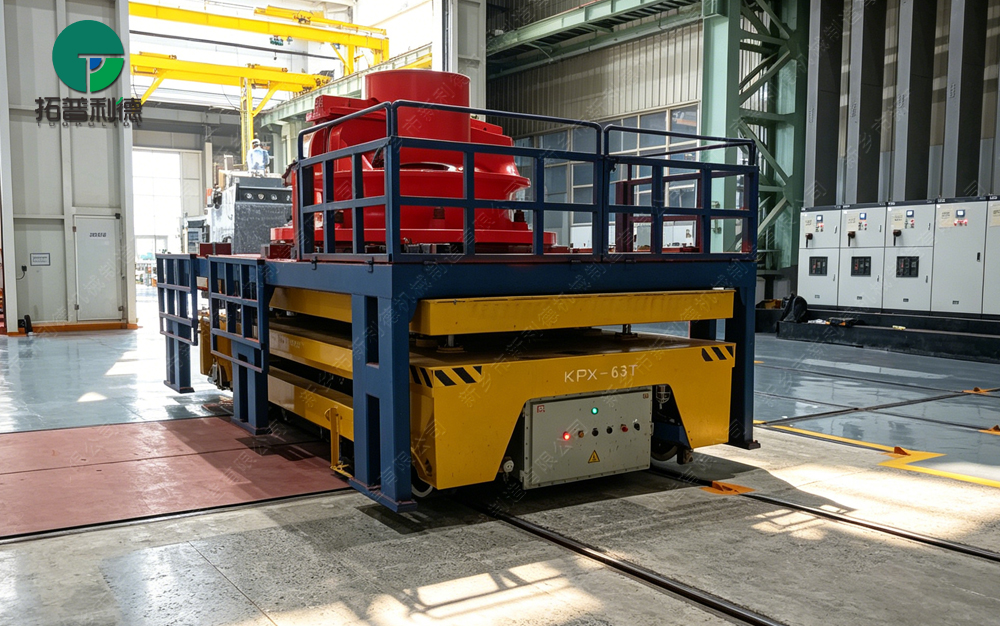

防爆 63 吨蓄电池轨道车：升降纵横平移一体化适配涂装全工序案例解析

全防爆重载转运 打通清洗喷漆烘干工位

一、行业工况痛点：涂装车间重载转运双重约束

钢结构、压力容器、重型机械零部件涂装产线包含清洗、喷漆、烘干三类高危工位，现场存在挥发性可燃气体、烘干段持续高温、清洗间水汽腐蚀三重环境限制。传统单向轨道转运设备存在三大工程短板：

供电受限：电缆卷筒供电易磨损破皮，低压轨道供电需全线绝缘改造，不适合分段独立防爆分区；

转运单一：仅支持直线行走，跨轨道工位需增设转盘，占用车间有效作业面积；

对接困难：固定台面高度无法匹配清洗池、喷漆支架、烘干托架，需行车辅助上下料，增加工序流转时长。

针对上述场景，新利德机械落地多台KPX防爆蓄电池63吨升降纵横平移轨道车实际应用案例，依靠蓄电池独立供电、双层轮组纵横行走、内置液压升降、全域隔爆设计，实现单台设备覆盖涂装全流程工件转运，下文从设备参数、防爆体系、多向行走结构、产线适配逻辑展开技术拆解。

二、设备标准化核心技术参数表

三、全域防爆系统：适配涂装多危险分区稳定运行

设备可靠性依托完整分层防爆结构，每一处设计均有标准与材质参数支撑，杜绝静电、电火花两类点火源。

电气全隔爆处理：牵引电机、液压泵站电机采用隔爆型防爆电机，外壳铸钢壳体壁厚≥12mm，接线腔密封胶圈耐有机溶剂腐蚀；整车电控箱、继电器、接线端子全部封闭在隔爆腔体内，外壳结合面间隙≤0.15mm，符合隔爆设备间隙要求。蓄电池组独立放置于带透气隔爆电池仓，仓体设置可燃气体吸附棉，避免电池挥发气体积聚。

机械无火花防护：车轮选用ZG55铸钢整体淬火，踏面硬度HB330-380，轮缘与钢轨摩擦无火花；车轴与轴承配合处加注耐高温防爆润滑脂，杜绝金属干磨起电；车体所有紧固件采用304不锈钢，防止水汽锈蚀产生松动摩擦火花。

防静电闭环体系：整车设置2处接地端子，运行时通过接地滑块与轨道导通，持续释放转运工件摩擦产生静电；台面铺设 3mm厚防静电橡胶垫板，表面电阻率稳定控制在10⁶Ω区间，避免重型钢结构工件滑动积聚静电。

四、双层轮组 + 液压升降：纵横平移多工位无缝对接

4.1 纵横平移行走机构（解决跨轨道转运痛点）

4.2 内置同步液压升降系统（工位高度精准匹配）

升降机构采用双防爆液压油缸同步驱动，可调行程覆盖清洗池、喷漆工装、烘干托架全部常规高度。油缸配套防爆电磁换向阀，升降定位重复误差≤2mm，无需行车二次微调定位工件；清洗工位可降低台面将工件浸入清洗池，喷漆工位微调高度适配喷枪行走区间，烘干工位抬升工件保证热风循环无死角。

五、实际产线全工序流转应用逻辑（落地案例场景）

以新利德服务的重型压力容器涂装车间为例，整套转运流程依靠63吨防爆蓄电池轨道车闭环完成：

清洗工位转运：车辆纵向驶入清洗区，液压台面下降，工件完全浸入喷淋清洗池，完成除油除锈；升降同步设计保证工件水平无倾斜，杜绝清洗液局部残留。

喷漆工位跨轨输送：清洗完成后台面顶升，横向平移轮组落地，横向切换至喷漆房专属轨道，低速 5m/min 匀速通行，变频软启停保障湿膜漆面无流挂、气泡缺陷；整机防爆等级适配密闭喷漆房高VOC环境，无点火安全隐患。

烘干工位循环转运：喷漆完毕再次纵横换轨送入烘干通道，台面抬升，增加工件底部热风流通空间，设备耐受烘干段60℃环境，电气隔热层阻隔辐射热，连续循环转运无电气过热故障。

整套流程无需多台转运设备接力，蓄电池独立供电无需全线绝缘轨道改造，适配已建成涂装车间技改升级项目。

六、防爆蓄电池轨道车在涂装行业工程应用价值

综合新利德多落地项目实践，63吨防爆蓄电池升降纵横平移轨道车依靠三大标准化设计解决涂装车间重载转运核心难题：其一，全域分层防爆结构，全部零部件满足危险环境标准使用要求，从电气、机械、静电三方面消除点火隐患；其二，双层轮组纵横平移结构，取消轨道转盘土建，适配多交叉轨道布局；其三，同步液压升降机构，以固定升降行程、毫米级定位精度匹配清洗、喷漆、烘干多工位高度需求。

相较于轨道供电防爆平车、电缆卷筒防爆转运设备，蓄电池独立供电模式适配涂装车间分区防爆管理，设备可根据产线轨距、工件尺寸、防爆等级做参数定制。对于有重型构件涂装、多工位交叉转运、防爆安全合规需求的制造企业，该款轨道车可作为产线一体化转运标准化解决方案，兼顾长期运行稳定性与车间改造经济性。
