台面剪叉式升降轨道平车：电缆线供电技术解读与应用分析

——关于这种设备的基本参数、结构特点与适用场景，看这一篇就够了

在很多工厂车间里，有一种能边跑边升降的搬运设备——台面剪叉式升降轨道平车。它可以沿着地面铺设的轨道行进，同时台面能够上下升降，用来对接不同高度的工位或完成货物装卸。不少人常问：这种车能拉多重？升降行程有多少？电缆供电好不好用？今天就来逐一拆解。

什么是台面剪叉式升降轨道平车？

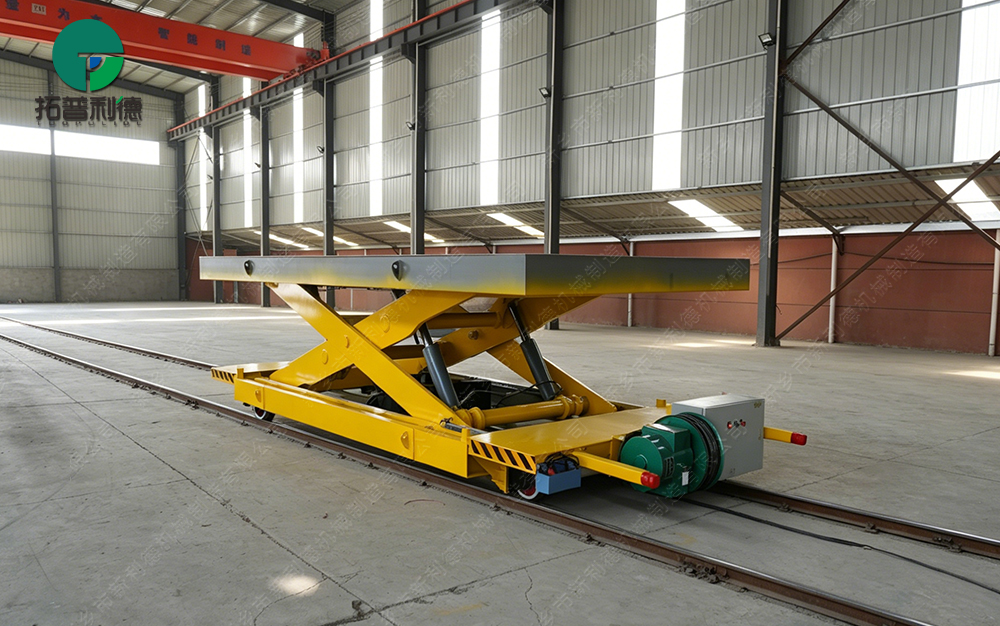

简单说，它就是在轨道电动平车的基础上，在车架和台面之间加装了一套剪叉式液压升降机构。剪叉机构由多组交叉的钢质横梁组成，通过液压油缸的伸缩推举平台实现升降。轨道行走系统则负责沿固定路线平稳移动，定位精度可达±5mm以内。

主要技术参数（以常见型号为例）

结构组成大致可以分为五个部分：整车采用钢板焊接的箱梁式框架结构，承重能力好；剪叉机构由高强度锰钢制成，液压油缸驱动；行走系统包括驱动电机、减速机和铸钢车轮；供电系统是电缆线，车上配有电缆卷筒自动收放；控制系统集成了控制器、接触器和继电器，可实现前进后退、升降调速等动作，过载和欠压保护也是标配。

电缆线供电到底怎么样？

这是用户的核心问题之一。电缆供电其实分两种常见形式：拖缆供电——平车运行时电缆直接拖动在地面或轨道旁，一般适合运行距离20米以内的短途搬运。电缆卷筒供电——车上自带卷筒，行进时自动放出电缆、回程时收回，运行距离通常控制在200米以内，适合中短距离、高频次作业。

电缆供电的特点是结构简单、技术成熟、采购成本相对较低，可以全天连续工作，适合固定路线、使用频率高的工况，也可用于高温或有一定粉尘的环境中。需要注意的有两点：一是电缆在拖拽区间内可能影响人员或其它车辆通行；二是电缆本身会有正常磨损，需要定期检查维护。

这类设备主要解决什么问题？

一、是解决不同高度之间的物料衔接难题。当生产线存在高低落差，或者需要从地面将货物送到高工位时，普通平板车无法使用，而剪叉升降平车可以通过台面升降来弥补这个差距。

二、是实现搬运转运与举升装卸的一体化。如果车间先用叉车把货物放到平车上、到了目的地再换叉车卸货，无形中增加了工序和设备投入。剪叉升降平车自己就能完成这两个动作，运输和装卸一次到位。

三、是提高自动化产线的节拍效率。在装配线、热压成型产线等场景中，这种平车能与其他设备实现对接联控，减少人工干预，提升流转连续性。

适合用在哪些地方？

从实际应用来看，剪叉式升降轨道平车在多个制造领域都比较常见，包括轧钢、包装、印刷等行业的生产上料环节。在机械加工车间里，常用于不同工序之间配合高度差的物料流转。一些仓储物流场景和大型设备的检修现场也有使用。

选购时还需要注意什么？

明确载重：平车一般建议留出10%~20%的余量，125%的过载测试是常见设计标准。

确定升降行程：行程主要取决于应用场景中的高度差，并不是越高越好。

选对供电方式：电缆供电适合固定路线、中短运距、使用频率高的工况。如果线路复杂、有弯道、或对地面整洁度要求高，可以考虑蓄电池或低压轨道供电方案。

确认轨道条件：P24及以上等级的轨道较为常见，具体型号要根据载重来匹配。

像这类台面剪叉式升降轨道平车，新乡市新利德机械制造有限公司已经有多年的设计和生产能力，覆盖1吨到800吨的载重区间，可根据用户的车间布局和工艺流程定制方案。如果你正好面临搬运与举升的需求，建议先把工件的规格尺寸、往返距离、台面升降要求梳理清楚，再结合使用环境和预算来做决定。
